眾所皆知，電站鍋爐對過熱蒸汽品質要求很高，而過熱蒸汽溫度是衡量蒸汽品質的一個重要參數，過熱蒸汽的溫度直接影響到電廠的安全性和經濟性。在運行需要的負荷調節范圍內，若通過運行手段調整不能將過熱蒸汽溫度控制在允許范圍內時，必須對相關受熱面進行調整。浦城電力有限責任公司熱電廠于1999年完成二臺CFB鍋爐的受熱面調整改造工作，并取得了成功。

  1．設備規范

  1．1  25t／h循環流化床鍋爐

    型號：DHCF25—3．82／450—WII，湘潭鍋爐廠制造。

    額定蒸發量：25t／h       額定蒸汽壓力：3．82MPa

  過熱蒸汽溫度：450℃      給水溫度；105℃

    進風溫度：118℃          排煙溫度：161℃

    設計效率：80．2％        設計煤種：Ⅱ類無煙煤    -

    1．2  35t／h循環流化床鍋爐

    型號：YG一35／3．82一M6，濟南鍋爐廠制造

  額定蒸發量：35t／h       額定蒸汽壓力；3．82MPa

  過熱蒸汽溫度：450℃      給水溫度：150℃

  一次風預熱溫度：180℃    二次風預熱溫度：120℃

設計效率：85．72％       設計煤種：煙煤

  1．3  使用煤質特性

  粒比度：(O～lmm)35％    (1—3mm)25％    (＞3m)40％

    Car：62．56％           Mar：8％

  Har；O．99％            Aar：25．48％

  Oar：0．88％            Var；5．24％

  Nar：0．59％            Qnet：21266kJ／㎏

  Sar：1．50％

  2．改造前的運行概況

  浦城熱電廠I期工程25t／h鍋爐于1994年投運，由于主蒸汽超溫的原因，長期只能在低負荷下運行。Ⅱ期工程35t／h鍋爐于1998年投運，由于汽溫偏低，鍋爐負荷調節范圍受到限制，在電、熱負荷處于低谷時，為提升主蒸汽溫度，不得不加大給煤量，甚至排放部分飽和蒸汽，造成能源浪費。二臺鍋爐改造前的蒸汽溫度參數詳見表一、表二。

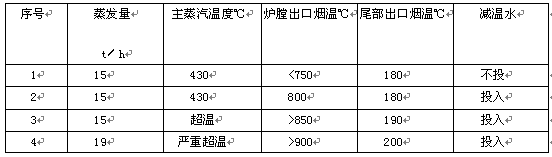

表一  25t／h鍋爐改造前蒸汽溫度參數

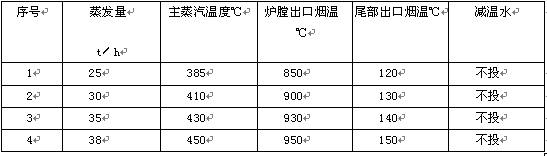

表二  35t／h鍋爐改造前蒸汽溫度參數

3．改造方案

3．1  25t／h'鍋爐

    3．1．1  超溫原因分析

    a．使用煤種粒度偏細。

    b．高溫過熱器受熱面偏多。

    3．1．2  改造措施

    a，高溫過熱器割掉一圈4根，減少受熱面積23．72m2。

    b．增加省煤器受熱面積62m2。

    c．正對落煤口埋管割去6根(2．03m2)，以改善床內物料循環，保持高的床溫。

    d．調整后額定負荷時減溫焓為99．424 kJ／kg(23．80kcal／kg)，減溫器125．4kJ／kg.(30kcal／kg)，減溫能力滿足要求。

e．調整前后各部分吸熱份額等熱力計算結果匯總于表三。

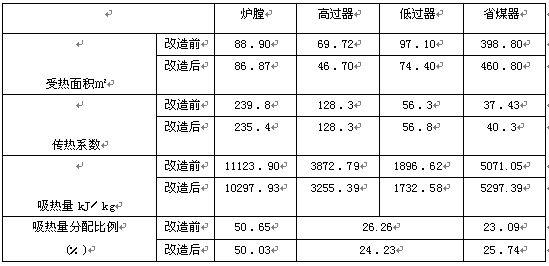

表三：

3．2  35t／h鍋爐

3．2．1  爐膛頂棚及兩側耐火混凝土覆蓋(e＝100mm)20m2，減少受熱面積19．2m2(混凝土覆蓋折算系數0．96)，以減少蒸發吸熱份額，增加爐膛出口煙溫，并可防止膜式壁側墻磨損。

3．2．2  調整后額定負荷時減溫焓為70．56kJ／㎏(16，88kcaI／㎏)。

3．2．3  調整前后各部分吸熱份額等熱力計算結果匯總于表四。

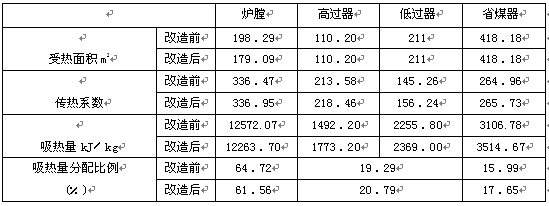

表四：

4．改造效果

4．1  二臺鍋爐改造后的蒸汽參數列于表五、表六。

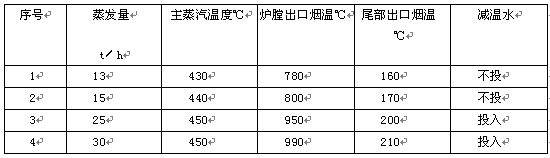

    表五  25t／h鍋爐改造后蒸汽溫度參數

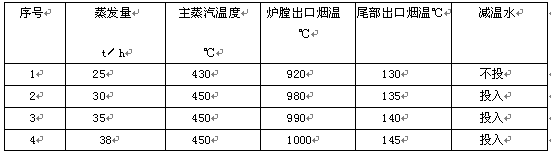

  表六  35t／h鍋爐改造后蒸汽溫度參數

4．2  改造后25t／h鍋爐負荷調節范圍為13～30t／h。

4．3  改造后35t／h鍋爐負荷調節范圍為25～38t／h。

4．4  35t／h鍋爐日煤耗量減少了23噸(平均負荷34．5t／h)，節約燃料費用0．55萬元／天。

5．結論與建議

5．1  對于設計煤種為煙煤的CFB鍋爐燃用Ⅱ類無煙煤時，蒸發受熱面應適當減少。

5．2  中溫中壓CFB鍋爐，燃用II類無煙煤，爐膛出口帶出熱量應占：總輸出熱量的41%~45％。

   5.  3 中溫中壓CFB鍋爐，燃用H類無煙煤，其加熱、蒸發和過熱的吸熱量分配比例約為18％、61％、21％為宜（給水溫度100℃)。

   5．4  由于福建無煙煤細粉比例大，建議熱力計算時afh取0．7以上。  (飛灰占總飛灰量的比例)

   5．5  從改造難度和費用角度考慮，蒸汽受熱面不宜保守設計，蒸發受熱面可留一定的調整裕量。（因為對流受熱面的調整在…）

   5．6  對循環流化床鍋爐燃用II類無煙煤的熱力計算，美國CE公司的計算方法比前蘇聯熱力計算標準更準確、適宜。

文章作者：浦城電力有限責任公司熱電廠（353400） 方桂平 季海兵 金忠敏
